Trong quá trình kinh doanh và phân phối màn hình máy tính, một trong những vấn đề thường gây hiểu nhầm là chất lượng tấm nền (panel), đặc biệt liên quan đến các khái niệm như A+, dot, mura, partial dot.
Bài viết này nhằm giải thích rõ ràng tiêu chuẩn kiểm tra đầu vào (Incoming Inspection Specification) của HKC – một trong những nhà sản xuất panel LCD lớn, áp dụng cho tấm nền Open Cell 23.8 inch – A+ grade.
1. Mục đích của tài liệu
Tài liệu LCD Module Incoming Inspection Specification do HKC ban hành là tiêu chuẩn kỹ thuật chính thức, dùng để:
-
Kiểm tra chất lượng panel LCD trước khi lắp ráp
-
Thống nhất tiêu chí đạt / không đạt
-
Làm căn cứ phân định trách nhiệm lỗi giữa nhà sản xuất panel và đơn vị lắp ráp/thương hiệu
👉 Đây không phải tài liệu marketing, mà là chuẩn QC nhà máy, được áp dụng phổ biến trong chuỗi cung ứng màn hình toàn cầu.
2. Điều kiện kiểm tra bắt buộc
Để đánh giá panel chính xác, việc kiểm tra phải được thực hiện trong điều kiện tiêu chuẩn, nếu sai điều kiện thì kết quả có thể không được công nhận.
Điều kiện môi trường:
-
Nhiệt độ: 15 – 25°C
-
Độ ẩm: 25 – 75% RH
-

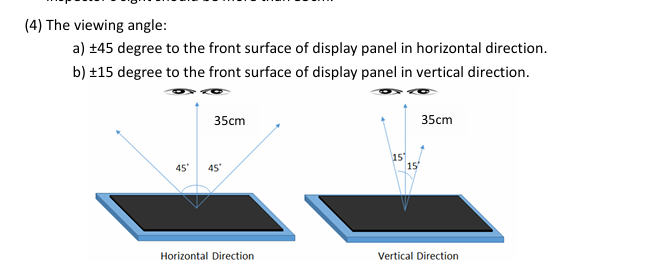

Khoảng cách quan sát: ≥ 35 cm
-
Góc nhìn:
-
Ngang: ±45°
-
Dọc: ±15°
-
-
Ánh sáng:
-
Kiểm tra ngoại quan: 500 ±100 lux
-
Kiểm tra khi bật sáng: 150 ±50 lux
-
-
Độ sáng backlight với panel < 29”: 250 ±50 nit
👉 Việc soi quá gần, soi trong phòng tối, hoặc chỉnh độ sáng quá cao là không đúng chuẩn kiểm tra.
3. Hiểu đúng về A+ Grade
A+ Grade không có nghĩa là “zero defect” (không có lỗi tuyệt đối).
Theo tiêu chuẩn nhà máy:
-
Không chấp nhận lỗi chức năng
-
Cho phép một số lỗi hiển thị rất nhỏ trong giới hạn cho phép
-
Các lỗi này không ảnh hưởng đến khả năng sử dụng và tuổi thọ sản phẩm
👉 Đây là A+ theo chuẩn sản xuất công nghiệp, không phải khái niệm quảng cáo.
4. Phân loại lỗi
HKC chia lỗi thành 2 nhóm:
🔴 Lỗi nghiêm trọng (Major defect)
-
Gây mất hiển thị, hiển thị bất thường
-
Lỗi line, mất hình, hỏng mạch
👉 Không được phép xuất xưởng
🟡 Lỗi nhẹ (Minor defect)
-
Dot, partial dot, mura, lỗi ngoại quan nhỏ
👉 Được chấp nhận trong giới hạn quy định

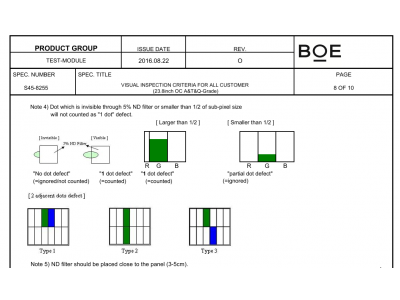

5. Tiêu chuẩn lỗi điểm ảnh (Dot defect)
❌ Không chấp nhận:
-
Bright dot (điểm sáng):
-
Ngẫu nhiên: 0
-
2 điểm liền kề: 0
-
≥3 điểm liền kề: 0
-
-
Lỗi chức năng: 0
⚠️ Cho phép trong giới hạn:
-
Partial dot < 1/2 dot (điểm lỗi nhỏ hơn nửa sub-pixel): ≤ 8
-
Dark dot (điểm tối ngẫu nhiên): ≤ 5
-
Dark dot liền kề 2 điểm: ≤ 1
-
Tổng bright + dark dot: ≤ 5
-
Khoảng cách giữa các dot: ≥ 10 mm
Partial dot < 1/2 dot là sai số vi mô trong sản xuất TFT-LCD, không hình thành một pixel hoàn chỉnh, khó nhận thấy trong điều kiện sử dụng bình thường và không được coi là điểm chết.
6. Mura (vệt sáng không đồng đều)
-
Mura không đánh giá bằng mắt thường
-
Phải dùng:
-
ND filter 5%
-
Nền xám 50%
-
-
Nếu cần, đối chiếu với limit sample chuẩn
👉 Việc nhìn thấy “vệt sáng” bằng mắt thường không đồng nghĩa là lỗi mura theo tiêu chuẩn nhà máy.
7. Tiêu chuẩn ngoại quan (Appearance defect)
-
❌ Không chấp nhận: nứt panel, vỡ panel, hỏng mạch
-
⚠️ Cho phép có điều kiện:
-
Burr cạnh kính ≤ 0.5 mm
-
Xước polarizer nhỏ, số lượng giới hạn
-
Bọt khí, dent nhỏ
-
-
Mọi lỗi trên lớp film bảo vệ polarizer được bỏ qua
8. Phân định trách nhiệm lỗi
Đây là phần rất quan trọng trong xử lý khiếu nại:
-
Trước khi bóc film polarizer (≤ 1/2 diện tích):
-
Lỗi do panel → HKC chịu trách nhiệm
-
-
Sau khi bóc film (> 1/2 diện tích):
-
Lỗi phát sinh → khách hàng chịu trách nhiệm
-
-
Lỗi nội tại cell (dot, mura, cấu trúc): HKC chịu trách nhiệm
HKC có quyền từ chối xác nhận lỗi nếu:
-
Hàng không được đóng gói, bảo vệ đúng quy cách
9. Kết luận
-
Panel A+ Grade theo chuẩn HKC là panel chất lượng cao, đáp ứng tiêu chuẩn sản xuất công nghiệp quốc tế
-
Một số sai số vi mô như partial dot, dark dot nhỏ là đặc thù công nghệ, được cho phép trong giới hạn
-
Việc hiểu đúng tiêu chuẩn giúp:
-
Tránh tranh chấp không cần thiết
-
Thống nhất cách đánh giá chất lượng
-
Minh bạch khi làm việc với đại lý và khách hàng
-
Link tải tài liệu: https://drive.google.com/file/d/1CY84zlbEE9ZHMGMjtYLYzz3FkCBFk9Kx/view?usp=sharing
