TIÊU CHUẨN KIỂM TRA NGOẠI QUAN TẤM NỀN MÀN HÌNH BOE

TẤM NỀN BOE 23.8” OPEN CELL (A / T / Q GRADE)

(Áp dụng cho tất cả khách hàng BOE)

1. PHẠM VI ÁP DỤNG (Scope)

Tiêu chuẩn kiểm tra đầu vào này áp dụng cho tấm nền TFT-LCD Open Cell 23.8 inch do BOE Display Technology sản xuất và cung cấp cho khách hàng.

Tiêu chuẩn được dùng để:

• Kiểm tra chất lượng hiển thị

• Kiểm tra ngoại quan

• Làm căn cứ chấp nhận / từ chối / xử lý RMA

2. QUYỀN KIỂM TRA ĐẦU VÀO (Incoming Inspection Right)

• Khách hàng có quyền kiểm tra lô hàng tại điểm đến theo vận đơn (B/L)

• Việc kiểm tra phải tuân theo tiêu chuẩn BOE

• Khách hàng phải thông báo kết quả kiểm tra trong vòng 40 ngày kể từ ngày B/L

• Nếu quá 40 ngày không phản hồi → lô hàng được coi là đã chấp nhận

3. ĐIỀU KIỆN KIỂM TRA BẮT BUỘC

3.1. Điều kiện môi trường

• 🌡 Nhiệt độ: 25 ± 3°C

• 💧 Độ ẩm: 65 ± 5% RH

• 💡 Ánh sáng môi trường: 300 – 700 lux (chuẩn 500 lux)

• 💡 Ánh sáng khi bật panel: ≤ 50 lux

3.2. Khoảng cách & góc nhìn

• Khoảng cách quan sát: 30 – 50 cm

• Góc nhìn:

  • Dọc: ±25°

  • Ngang: ±40°

• Kiểm tra trực diện mặt panel

3.3. Vùng kiểm tra

• Chỉ kiểm tra trong vùng hiển thị (Active Area)

4. ĐỊNH NGHĨA CÁC LOẠI LỖI

• Bright / Dark Spot: điểm sáng hoặc tối do tạp chất, không thay đổi kích thước khi chỉnh tương phản

• Bright / Dark Line: đường sáng hoặc tối (dọc, ngang, giao nhau)

• Bright Dot Defect: sub-pixel sáng nhìn thấy trên nền đen qua ND filter 5%

• Dark Dot Defect: sub-pixel tối xuất hiện trên nền R/G/B/White

• Partial Dot: điểm lỗi nhỏ hơn 1/2 sub-pixel

• Mura: vùng sáng/tối không đồng đều

• Polarizer Scratch / Dent: xước hoặc lõm lớp phân cực

• Appearance Defect: lỗi ngoại quan khi tắt màn hình

5. TIÊU CHUẨN LỖI ĐIỂM ẢNH (VISUAL INSPECTION)

5.1. Đối với A GRADE (grade cao nhất)

6. QUY ĐỊNH RẤT QUAN TRỌNG VỀ PARTIAL DOT

BOE quy định rõ:

Partial dot ≤ 1/2 sub-pixel → KHÔNG TÍNH LÀ LỖI

• Dot nhỏ hơn 1/2 sub-pixel

• Hoặc không nhìn thấy qua ND filter 5%
  → KHÔNG được tính là 1 dot defect

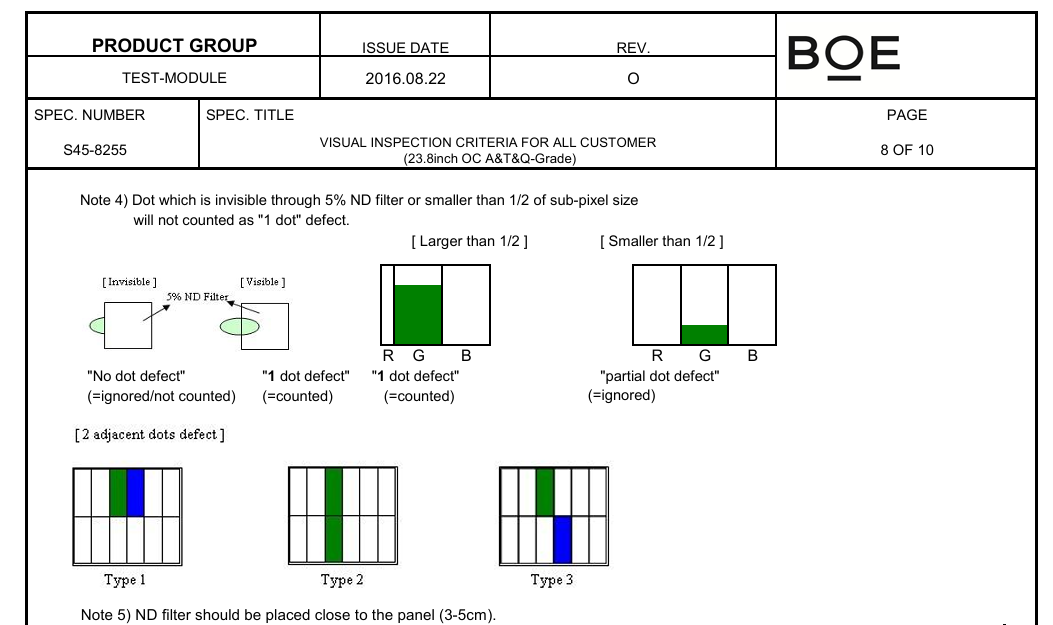

📌 Minh họa theo BOE:

• Nhỏ hơn 1/2 sub-pixel → Ignore

• Lớn hơn 1/2 sub-pixel → Tính là dot defect

👉 Partial dot không phải điểm chết và không được dùng để khiếu nại panel A / T / Q Grade.

7. ĐÁNH GIÁ MURA

• Mura không đánh giá bằng cảm tính

• Phải:

  • Sử dụng ND filter 5%

  • Nền 50% gray

• Hoặc đối chiếu limit sample của BOE

8. TIÊU CHUẨN NGOẠI QUAN (APPEARANCE)

❌ Không chấp nhận

• Nứt panel

• Gãy cổng tín hiệu / nguồn

• Hỏng mạch dẫn

⚠️ Cho phép trong giới hạn

• Xước / lõm polarizer kích thước nhỏ

• Bọt khí ngoài vùng active

• Burr cạnh kính ≤ 0.5 mm

❗ Quy định đặc biệt

Bỏ qua toàn bộ lỗi trên lớp film bảo vệ polarizer
(bubble, xước, bụi trên film bảo vệ)

9. RMA & PHÂN ĐỊNH TRÁCH NHIỆM

• Lỗi do BOE → BOE sửa / đổi

• Lỗi do khách hàng gây ra → sửa có tính phí

• Mọi RMA:

  • Phải có xác nhận

  • Phải có mã RMA

• BOE có quyền yêu cầu gửi panel về trung tâm sửa chữa

10. BẢO HÀNH PANEL

• Thời hạn bảo hành: 18 tháng

  • 12 tháng bảo hành

  • 6 tháng lưu thông phân phối

• Panel đã sửa: 12 tháng bảo hành kể từ ngày sửa

11. KẾT LUẬN CHO NHÂN VIÊN

• Partial dot < 1/2 sub-pixel không phải lỗi

• Không dùng từ “điểm chết” cho partial dot

• Không soi panel sai điều kiện để đánh giá

• Chỉ khi vượt tiêu chuẩn BOE mới được xác định là lỗi
